Описание продукта

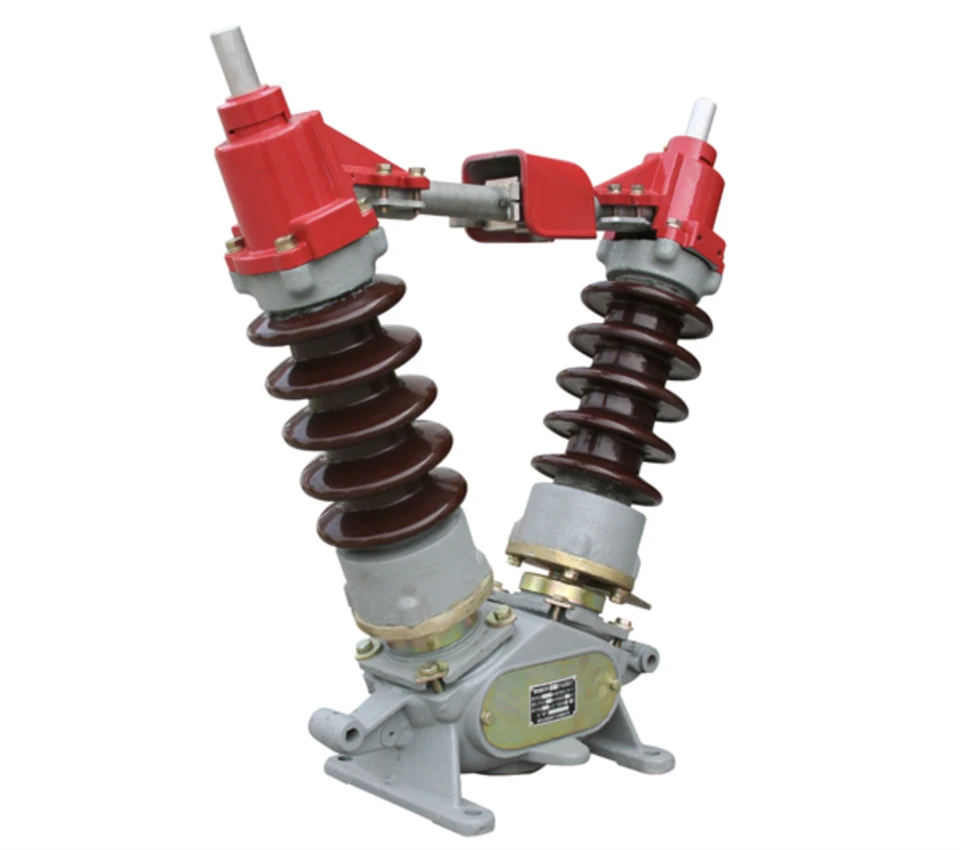

В изоляторах высокого напряжения серии GW5 используется модульная одностоечная телескопическая конструкция для наружного применения. Его основные компоненты включают токопроводящую цепь, изолирующую опору, приводной механизм, опорную раму и дополнительный заземлитель. Эти электрические устройства высокого-напряжения переменного тока для наружного применения частотой 50 Гц доступны с номинальным напряжением 40,5 кВ, 72,5 кВ и 126 кВ. Они предназначены для размыкания и замыкания высоковольтных-линий под напряжением, в условиях холостого-нагрузки, а также для электрической изоляции электрооборудования, такого как высоковольтные-шины и автоматические выключатели, находящиеся на обслуживании, от находящихся под напряжением высоковольтных-линий. Их также можно использовать для переключения малой-емкостных или индуктивных токов.

Состояние окружающей среды

Высота: Не более 1000м. Если высота превышает 1000 м, номинальный уровень изоляции следует отрегулировать.
Температура окружающей среды: верхний предел +45 градусов, нижний предел -40 градусов, средняя температура самого жаркого месяца 30 градусов, максимальный дневной диапазон температур 25 градусов;
Интенсивность солнечного излучения (на открытом воздухе): 0,1 Вт/см²;
Скорость ветра/давление ветра (на открытом воздухе): 34 м/с (700 Па);
Влажность: Среднесуточная относительная влажность Менее или равна 95 %, среднемесячная относительная влажность Менее или равна 90 %;
Сейсмостойкость: горизонтальное ускорение 0,3 м/с², вертикальное ускорение 0,15 м/с²;
Коэффициент безопасности: синусоидальный резонанс, три-цикла, коэффициент безопасности 1,67 или выше;
Степень загрязнения: Класс Е;
Толщина льда: Меньше или равна 20 мм;

Технические параметры-GW5

Номинальное напряжение	Номинальный ток А	Ток динамической устойчивости, кА	Ток термостабильности кА/с	Выдерживаемое напряжение промышленной частоты кВ/1мин		Устойчивость к ударному давлению кВ
				Фаза на землю	Между переломами	Фаза на землю	Между переломами
40.5	630	50/63	20/25/4	95	118	185	215
	1250	63/80	25/31.5/4
	1600	80/100	31.5/40/4
	2000	80/100	31.5/40/4
72.5	630	50/63	20/25/4	140 160	160 176	325 350	375 385
	1250	63/80	25/31.5/4
	1600	80/100	31.5/40/4
	2000	80/100	31.5/40/4
126	630	50/63	20/25/4	230	265	550	630
	1250	63/80	25/31.5/4
	1600	80/100	31.5/40/4
	2000	80/100	31.5/40/4
